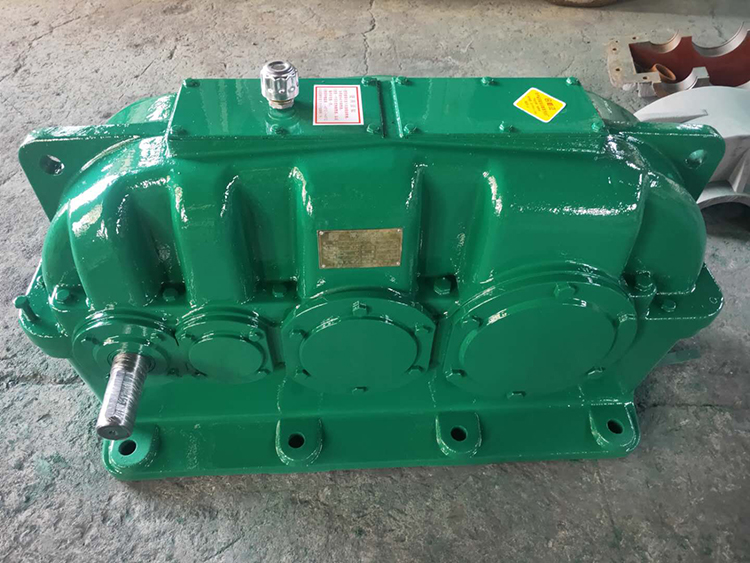

ZSY硬齒面減速機

ZSY三級傳動硬齒面圓柱齒輪減速機

 型號有：ZSY160 ZSY180 ZSY200 ZSY224 ZSY250 ZSY280 和ZSY315 ZSY355 ZSY400 ZSY450 ZSY500 ZSY560 ZSY630 ZSY710等

 速比有22.4 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100

 硬齒面減速器主要包括平行軸系列和垂直軸系列.平行軸減速器是按國家標準 (JB/T8853—2001)生產，產品經優化設計。具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(』B/T9002—1999)生產.用于輸入軸與輸出軸呈垂直方向布置的傳動裝置.它主要包括DBY、DCY和DFY三大系列;

 1.性能特點

 (1)中心距.公稱傳動比等主要參數均經優化設計，主要零、部件—里換性好

 (2)齒輪均采用合金鋼經滲碳、淬火而成.齒面硬度達54～62HRC

 (3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，傳動平穩、噪聲低。

 (4)一般采用油池潤滑.自然冷卻，當熱功率不能滿足時，可采用循環油澗滑或風扇。冷卻盤管冷卻。

 2、應用范圍

 (1)輸入轉速一般n、≤1500r/min.

 (2)齒輪傳動圓周速度不大于20mis。

 (3)工作環境—40_50~'C.如果低于0℃.啟動前潤滑油應預熱至0℃以上。本減速器可用于正反兩個方向運轉。

 (4)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

 二、選用方法

 1、已知參數和條件

 原動機名稱，功率P1= kW 轉速n1= r/min

 工作機名稱，功率P2= kW 轉速n2= r/min

 要求的傳動比i=n、/n，

 每天工作小時數 h，每小時啟動次數 次，每小時運轉周期 %.

 負荷特點(平穩、沖擊、嚴重沖擊).要求(一般、較高、高)

 環境溫度 ℃，現場散熱條件，冷卻水溫度 ℃

 聯軸器型式.齒輪軸軸伸上是否還要承受其他附加力

 裝配方式 型，輸出軸旋向(雙向旋轉時請說明主旋向)

 有無其他要求

 2、按額定功率選擇規格型號

 平行軸系列齒輪箱的公稱輸入功率P。(表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次.允許啟動轉矩為工作轉矩的2倍。單向運轉，單對齒輪的接觸強度安全系數約為1，失效概率小于或等于1%等條件計算確定的，，齒輪箱雙向運轉時.需視情況將PA乘上0.8—1.0的系數， 當反向載荷大，換向頻繁、選用的系數K。較低時.系數取較小值.反之取較大值，、

 所選齒輪箱的額定功率滿足：P(：二P：KAK;K。≤PA

 式中：

 Pc—計算功率

 P2—工作機功率

 KA—使用系數.

 KS—啟動系數

 3、按許用熱功率校核

 平行軸系列齒輪箱的許用熱功率P，適用于環境溫度20C.

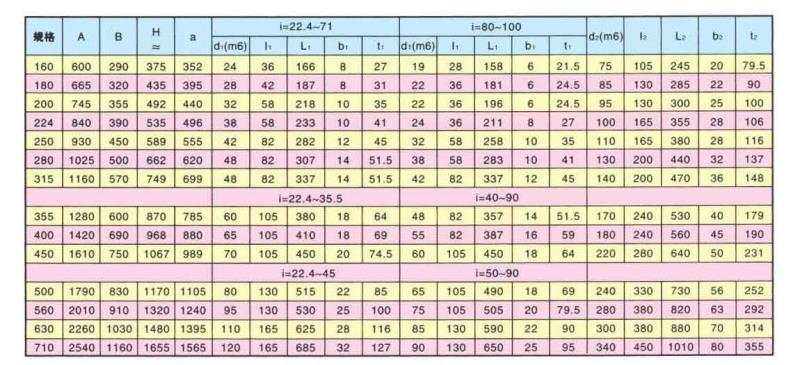

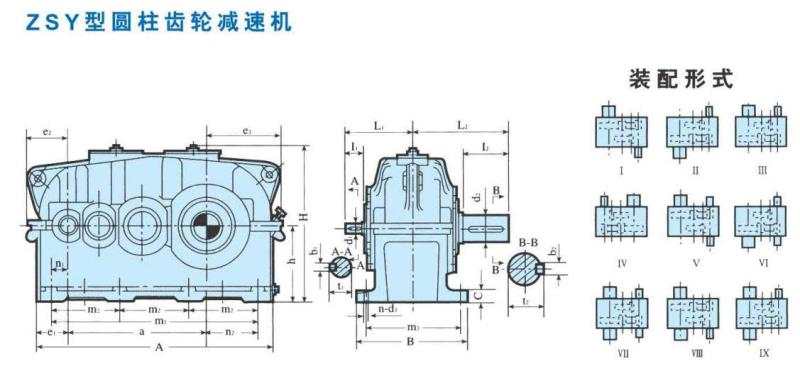

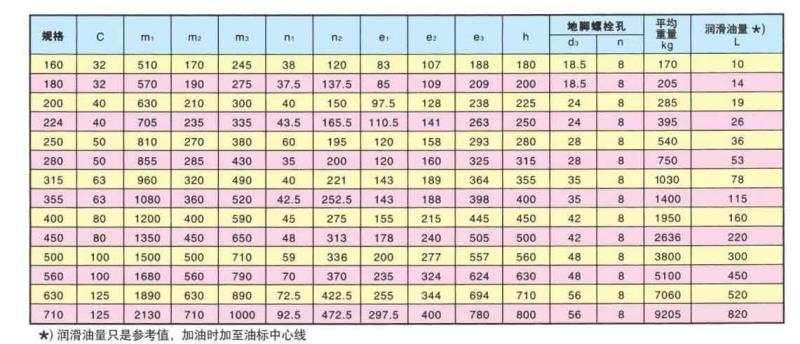

 ZSY硬齒面減速機的安裝尺寸：
